KEM HÀN SOLDER PASTE LÀ GÌ? CÁCH SỬ DỤNG SOLDER PASTE?
Trong ngành công nghiệp điện tử, kem hàn (solder paste) là một trong những vật liệu không thể thiếu trong quá trình hàn gắn trên bề mặt kim loại. Hiện nay, kem hàn có rất nhiều loại và chức năng. Vậy kem hàn solder paste là gì? Có những loại kem hàn nào? Cách sử dụng và một số lưu ý khi sử dụng kem hàn như thế nào? Hãy cùng Atronics tìm hiểu chi tiết về kem hàn Solder paste nhé!
Kem hàn là gì và cách sử dụng kem hàn trong PCB?
KEM HÀN SOLDER PASTE LÀ GÌ? WHAT IS SOLDER PASTE?
- Kem hàn (tiếng anh: Solder Paste) hay còn gọi là thiếc hàn là một loại chất dẻo chứa hợp kim thiếc và hoạt chất hàn thường được dùng trong quá trình hàn các linh kiện trên bảng mạch in PCB (Printed Circuit Boad: Bảng mạch in) giúp kết nối các linh kiện lại với nhau. Trước đây, kem hàn được làm từ hỗn hợp thiếc và chì nhưng do chì có tác hại và ảnh hưởng xấu đến môi trường và sức khỏe nên bây giờ kem hàn không có chì mà thành phần chính của kem hàn là thiếc và chì được thay bằng đồng hoặc kim loại bạc. Có tỉ lệ pha trộn là 96,5% Thiếc, 3% Bạc và 0,5% đồng.
Kem hàn được dùng nhiều hơn các thiết bị hàn khác như: dây hàn, thanh hàn,....Vì kem hàn không cần phải nấu nóng chảy, mà có thể sử dụng ngay giúp tiết kiệm thời gian, quá trình hàn dán linh kiện được nhanh chóng và đơn giản hơn. Hơn nữa kem hàn solder paste giúp linh kiện bám lấy bề mặt trên bảng mạch in PCB được tốt hơn và thành phẩm làm ra chuẩn hơn
Kem hàn solder paste trong công nghệ SMT
CÁCH SỬ DỤNG KEM HÀN TRONG PCB
Kem hàn (Solder Paste) được sử dụng như thế nào? Làm thế nào để hàn dán bằng kem hàn?...
Đây là câu hỏi của rất nhiều người đặt ra chứ không riêng cá nhân ai. Atronics sẽ chia sẻ ở phần dưới đây nhé!
Dù bạn sử dụng kem hàn để lắp ráp PCB hàng loạt hay nguyên mẫu cũng cần tuân thủ đúng quy trình để quá trình hàn dán được chính xác và hiệu quả hơn. Ứng dụng hàn dán PCB không dễ dàng mà đòi hỏi phải có độ tỉ mỉ và chính xác cao.
Đầu tiên là bôi kem hàn lên bảng mạch in chỉ áp dụng những khu vực cần hàn, không bôi toàn bộ lên PCB. Bạn có thể sử dụng khuôn tô hoặc máy in phun

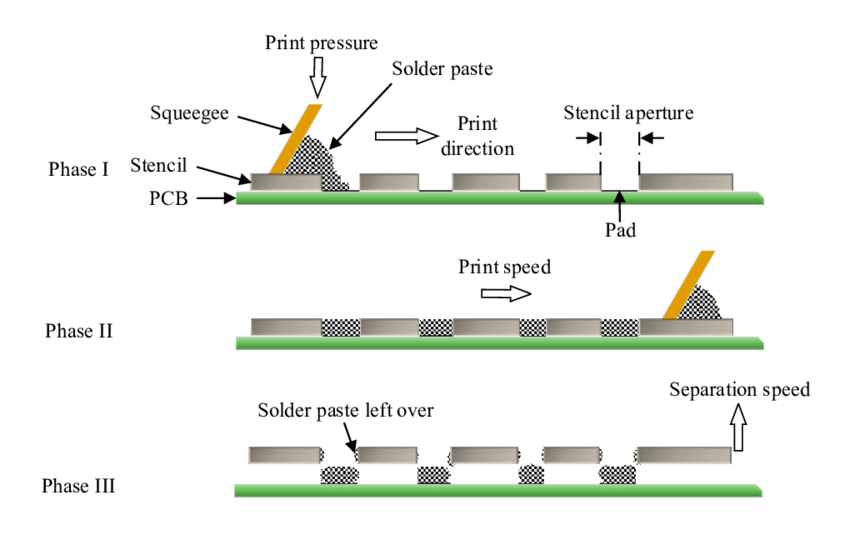

Phương pháp sử dụng khuôn tô:
Khuôn tô chỉ cho phép bạn đặt kem hàn vào khu vực cần dán. Nhưng đảm bảo rằng bạn bôi một lượng vừa đủ vì nếu lượng bôi ít sẽ làm cho mối nối không chắc và dễ gãy. Còn ngược lại nếu bôi quá nhiều thì sẽ khiến các khớp rộng ra gây nên các hiện tượng đoản mạch giữa các miếng đệm liền kề
Phương pháp sử dụng máy in phun
Mặc dù khuôn tô thực hiện tốt việc áp dụng kem hàn cho các cụm lắp ráp PCB hàng loạt, nhưng nhược điểm là bạn phải dành thời gian thiết kết khuôn tô phù hợp với kiểu lắp ráp PCB và khó kiểm soát lượng kem hàn vào bảng
Thì sử dụng máy in phun giúp khắc phục những hạn chế đó. Ngược lại sử dụng máy in phun thì kem hàn đó phải lỏng hơn. Máy in phun được lập trình tùy mẫu lắp ráp PCB và nó có hộp mực bạn phải rót đầy kem hàn vào. Sau đó máy in sẽ áp dụng đúng lượng kem hàn vào khu vực cần thiết của bảng. Và việc in phun giúp tăng độ chính xác hơn
MỘT SỐ LƯU Ý KHI SỬ DỤNG KEM HÀN
- Kem hàn phải bảo quản ở nhiệt độ thấp 2-10°C
- Khi lấy kem hàn ra khỏi tủ đông bạn nên để ở nhiệt độ phòng khoảng 2 tiếng rồi mới bắt đầu khuấy đều kem hàn lên. Chỉ nên khuấy khoảng 2-3 phút là vừa đủ để kem hàn trở lại đặc tính ban đầu
- Trước khi khuấy nếu thấy trên bề mặt của kem hàn đóng thành cục nhỏ thì phải gạt bỏ những cục đông này rồi mới khấy
- Sau khi mở nắp nếu khoảng thời gian sử dụng cách nhau lâu tầm 1 tiếng đồng hồ thì bạn nên đậy nắp lại, khi nào dùng tiếp thì mở ra

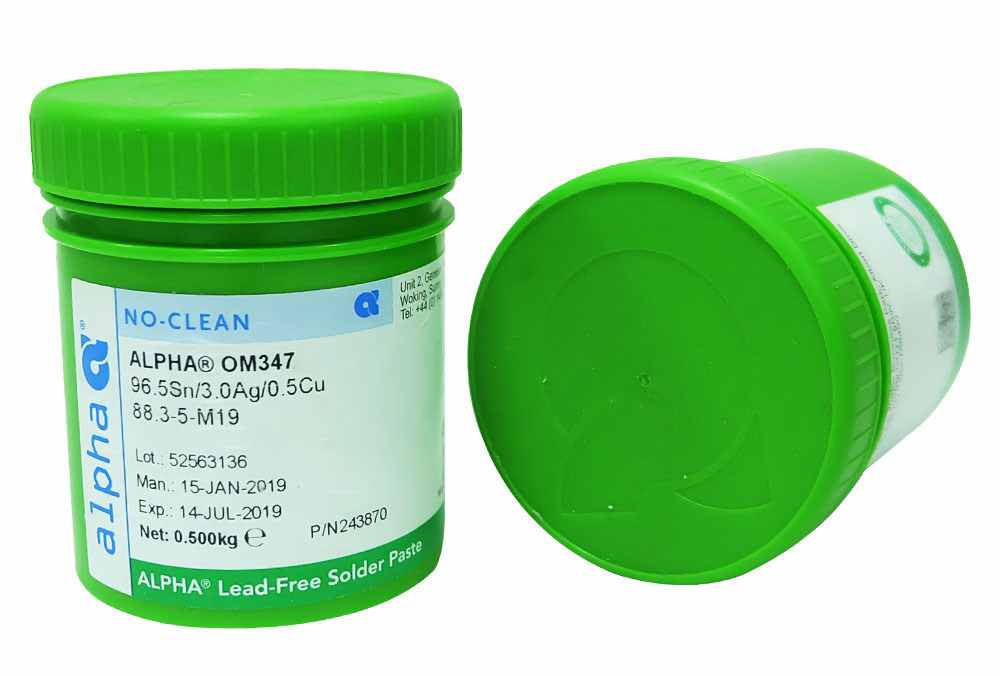

Kem hàn Alpha OM347
